Печка из бочки: простой вариант организации отопления в подсобных помещениях

При наступлении холодов многие спешат в магазин, чтобы приобрести дорогостоящий электрический обогреватель. Но те, кто ценят свои время и деньги и хоть немного знакомы с принципом работы печного устройства, предпочитают самостоятельно изготавливать конструкцию для обогрева небольших помещений, например, гаража, дачного домика или даже ульев. «Бубафоня» – это печь длительного горения, спроектированная так, что одной закладки твердого сырья хватает надолго. Многие рачительные хозяева и экономные владельцы помещений оценили и полюбили ее за простоту конструкции, автономность, а также доступную стоимость топливного сырья.

Самое приятное то, что сделать подобное устройство из бочки на 200 литров не составляет никакого труда.

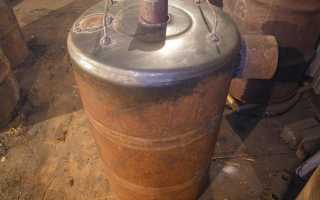

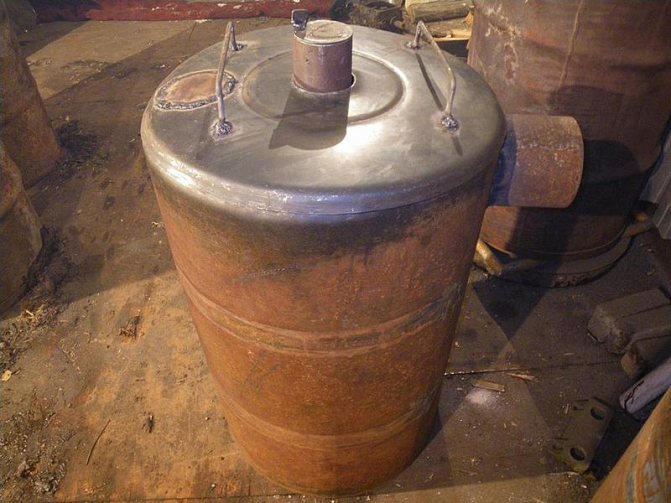

Принцип работы «Бубафони»

Всем известный закон конвекции гласит, что при нагревании теплые массы перемещаются вверх, а на их место поступают холодные. На этом принципе и основана работа «Бубафони»: когда горит топливо, воздух нагревается и поднимается, попадая в выводную трубу; холодный же поток поступает внутрь печки через трубопровод. Так происходит постоянная циркуляция воздушных масс. Это в свою очередь поддерживает процесс горения топлива.

В печной конструкции предусмотрена заслонка на входной трубе (шибер). Выставляя зазор на определенном уровне, можно регулировать интенсивность горения топлива.

Завершается процесс работы полным прогоранием дров и опусканием поршня с грузом на дно топливного бака. Приостановить функционирование печи досрочно возможно, если полностью закрыть заслонку на входной трубе. Таким образом, прекратится поступление кислорода в печку. Еще один способ завершения процесса обогрева – использование средств противопожарной безопасности.

Устройство и принцип работы

В чем же отличие Буржуйки Логинова от других металлических печек? Суть в Г-образном поддувале. Дверцу зольника заменяют сваренными перпендикулярно трубами. Край горизонтальной трубы наглухо заварен, а край вертикальной трубы имеет резьбу для заглушки. На резьбе проделаны отверстия – завинчивая заглушку можно уменьшать приток воздуха, тем самым регулируя процесс горения.

Оригинальная буржуйка Логинова

Важно сделать заглушку с небольшим люфтом, так расширение металла при нагревании не доставит проблем. По бокам и сзади на ребрах жесткости приварен экран для увеличения КПД

Без таких экранов, находится возле печки крайне некомфортно – температура слишком высока и чревата ожогами. Дверца топки тоже устроена на резьбе. Труба 200мм служит отверстием топки, а заглушка с ручкой диаметром 220мм навинчивается на эту трубу.

Более подробно о буржуйке Логинова можно посмотреть на этом видео:

Модификация

Модель Н. Пьянкова отличается наличием дополнительной камеры сгорания. В отличии от более сложных конструкций печей медленного сгорания, буржуйка Пьянкова изготавливается еще быстрее, модели предложенной Логиновым. Достаточно приварить к задней и фронтальной стенке печи стальные листы длиной 140-160 мм на разном расстоянии от верха. Расстояние между листами должно составлять 80мм. Колосник устанавливается на 80мм от дна. Дверцу топки Логинова, Пьянков перенес на верхнюю часть печи и стал использовать в качестве варочной поверхности.

Хорошему мастеру не составит труда оценить все достоинства и недостатки двух чертежей. При желании можно сделать новую модель буржуйки используя только эти две разработки, меняя прямоугольную форму на круглую.

Пример самодельной конструкции (на данном фото модернизированная печь Пьянкова), но разницы в процессе изготовления практически нет.

Достоинства и недостатки

Как и любое оборудование, печь «Бубафоня» имеет как положительные, так и отрицательные стороны. Среди плюсов отмечают следующее:

• длительный период горения;
• несложные условия эксплуатации;
• простота конструкции;
• низкая стоимость топливного сырья;
• дешевые комплектующие;
• доступность самостоятельного монтажа оборудования при условии наличия навыков работы со сварочным аппаратом;
• легкая транспортировка благодаря небольшим размерам и весу.

К недостаткам относятся следующие моменты:

1. Сложности ухода: неудобно чистить дно бака, удалять продукты сгорания, а именно сажу, пепел.
2. Появление конденсата на стенках труб, что приводит к снижению КПД.
3. Классический вариант печи характеризуется недостаточной аккумуляцией тепла. Чтобы исправить этот момент, следует сконструировать дополнительную водяную рубашку, обшить печь теплоизолирующим материалом или сделать кирпичную кладку.
4. Нагревание дна топливного бака требует укладывания под него негорючего материала либо сооружения небольшого фундамента.
5. Необходимость обустройства вентиляции в помещении.

Печка из бочки 200 литров: схема, чертежи, фото, видео

Самодельная печь из металлической 200 литровой бочки: чертежи, схема печки, фото и видео. Печку из бочки можно использовать для отопления гаражей, рабочих помещений, теплиц и прочих помещений.

Стандартная металлическая 200 литровая бочка имеет высоту 860 мм, диаметр 590 мм и вес 20 — 26 кг.

Габариты бочки практически идеально подходят для изготовления из неё печки, единственный нюанс – это тонкие стенки бочки 1 – 1,5 мм, которые быстро прогорят от высокой температуры. Как вариант топку можно изнутри обложить огнеупорным кирпичом.

Для изготовления печи понадобится:

• Две 200 литровые бочки.
• Дверца для печи.
• Колосники.
• Листовой металл, уголки и пруты.
• Труба для дымохода.
• Огнеупорный кирпич.

Инструменты:

• Болгарка с отрезным кругом.
• Сварочный аппарат.
• Электродрель.

Печка из 200 литровой бочки: схема.

Болгаркой срезаем верх бочки и вырезаем боковой проём под топочную дверцу.

Сварочным аппаратом привариваем топочную дверцу к бочке. На высоте 20 см от дна бочки устанавливаем колосники для золы.

Под зольник можно сделать отдельную дверцу, приоткрывая её, можно регулировать силу тяги в печи.

Чтобы металлические стенки бочки со временем не прогорели, нужно выложить внутреннюю поверхность топки огнеупорным кирпичом. Чтобы более плотно подогнать кирпичи их подпиливаем болгаркой.

Для кладки лабиринта дымохода нужно сварить из уголков перекладины под кирпичи.

Кирпичи выкладываются на печной раствор. Состав печного раствора – 1 часть глины на 2 части песка, смесь замешивается с минимальным количеством воды до очень густой консистенции.

Толщина швов для кладки не должна превышать 5 мм.

Чтобы повысить теплоотдачу печи, можно установить сверху ещё одну бочку. Под дымоход нужно сделать отверстие в бочке и приварить кусок трубы под дымоход.

Дымоход придётся периодически чистить от сажи, поэтому его лучше сделать разборным, рекомендую прочитать статью — как сделать дымоход для буржуйки.

Рекомендую посмотреть видео: отопление теплицы печкой из 200 литровой бочки.
