Мотоблок в хозяйстве – довольно полезная штука. Он становится еще большим помощником, если оснащен прицепом, в котором можно перевозить различные вещи, инструмент и материалы. Некоторые модели мотоблоков, представленные на рынке, не соответствуют требованиям покупателя. Приобретая такого мощного помощника, их владельцы заранее планируют приступить к изготовлению дополнительного прицепного устройства к мотоблоку самостоятельно.

Такое навесное оборудование в значительной степени экономит расходы, нежели покупать готовое изделие. Так, как же сделать прицеп к мотоблоку своими руками?

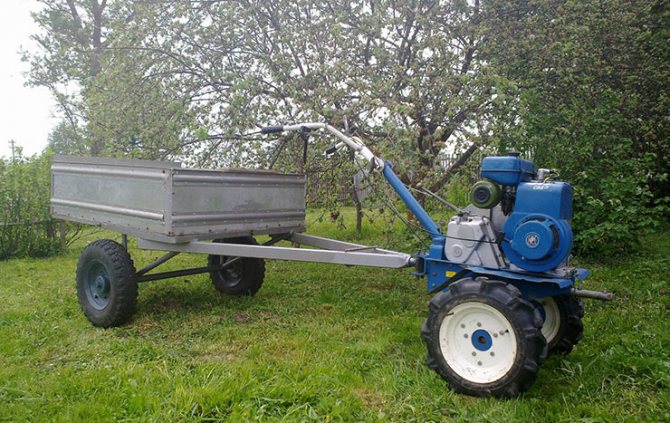

Прицеп можно сделать своими руками

Сборка

Процесс сборки конструкции несложен, и выполнить его можно вполне самостоятельно, имея под рукой инструмент и материалы, необходимые для работы, а также небольшие знания в слесарном мастерстве. Работы осуществляются в следующем порядке:

1. Создание рабочей документации (проекта) со схемами монтажа прицепного оборудования для мотоблока.
2. Подбор материала для изготовления рамы и других приспособлений будущей конструкции.
3. Выбор рабочего места, на котором будет производиться сборка прицепа.
4. Выполнение предварительной разметки монтажных элементов и узлов прицепного механизма.
5. Выкладывание готовых деталей и совмещение углов.
6. Соединение элементов навесного устройства.

В этом видео вы узнаете, как сделать прицеп самостоятельно:

Чертежи, схемы, деталировка, сборка

Прежде всего следует понять, для чего в основном будет применяться мотоблок. Для сельскохозяйственных работ с грунтом или для перевозки различных объектов. Чаще всего выбирают универсальную модель чтоб и на огороде работал и по хозяйству грузы таскал. Сзади минитрактора добавляется ещё фаркоп для сцепки с прицепом. Который при желании также можно собрать по готовым схемам, ведь материалы для изготовления минитрактора и прицепа схожи и можно сделать две модели сразу.

Для того, чтобы всё работало быстро и правильно следует составить кинематическую схему.

В этом чертеже отображаются места соединения колёсной оси и редукторного вала. Рекомендуется устанавливать задний привод. Это придаст минитрактору дополнительную устойчивость и проходимость.

Все детали следует выбирать тщательно. Они должны подходить одна к другой. При необходимости их можно подогнать при помощи токарного станка. От того, насколько хорошо будут подходить детали одна к другой, будет зависеть длительность эксплуатации всего минитрактора.

Когда составляется чертёж, необходимо учесть поворотное устройство. Оно может быть двух вариантов:

• Поворот при помощи перелома кузова — это прочная, надёжная и проверенная временем схема. Но при этом не особо манёвренная при проведении поворотов. И рулевая колонка устанавливается чётко над узлом их соединения.
• Рулевая тяга — это более маневрённая версия управления минитрактором. Она позволяет совершать повороты под большим углом. Но и деталей для этой версии необходимо так же больше. Лучше всего использовать заводские запчасти от других автомобилей. Плюсом этого варианта является ещё и тот факт, что ведущими могут быть как задние, так и передние колёса минитрактора.

После выбора поворотного устройства можно приступать к переоборудованию мотоблока в минитрактор.

Процесс создания каркаса

Для самостоятельного создания рамы необходимо небольшое количество материалов, если каких-либо комплектующих нет в наличии, то их можно заменить аналогами. Но при этом они должны иметь похожие размеры и свойства:

• Металл для рамы — понадобятся уголки, швеллера и квадратная труба. Для обшивки корпуса необходимо использовать сталь, у которой толщина более 1,5 мм.
• Поворотное устройства
• Пара колёс и оси для них
• Набор подшипников
• Инструменты (рулетка, сварка, дрель и болгарка)

Важно Популярные модели триммеров-кусторезов и их технические характеристики

Тщательно соблюдая начальную схему, собирается рама. По размерам, углам соединений и кинематической схеме.

После соединения всех элементов следует проверить правильность монтажа. Для этого необходимо установить раму на мотоблок. Если всё стало на свои места, начинаем следующий этап, если что-либо не устанавливается, то поправляется и устанавливается снова.

Рулевое управление

Далее ставятся готовые элементы: рулевая тяга (которую лучше всего устанавливать на заднюю ось), ступицы и ось. На ось крепятся колёса при помощи болтов.

И в конце устанавливается сиденье.

На этом процесс сборки завершён. И можно приступать к пробным заездам. Здесь необходимо обкатать минитрактор по ровной поверхности.

Зачастую необходимо дополнительно настроить управление или расположение колёс.

Если всё хорошо, то затем можно подсоединить навесное оборудование и приняться к полевым испытаниям. По желанию можно ещё провести косметические работы с краской или грунтовкой. Это защитит минитрактор от воздействия коррозии.

На видео представлено слайд шоу — как изготовить минитрактор из мотоблока:

Самостоятельный процесс переоборудования мотоблока в минитрактор — работа довольно кропотливая, смысла в которой многие не видят.

Тем более что для мотоблоков Нева «Красный Октябрь» предлагает уже готовую конструкцию – адаптер. И нет необходимости в проведении всех этих манипуляций.

Но не всё так просто. Адаптер хорош лишь при необходимости провести мелкие работы. У него не предусмотрены надёжные грунтозацепляющие механизмы. И при неровных поверхностях или вязкой почве он будет постоянно буксовать. С минитрактором таких проблем не возникает, поэтому мотоблок Нева с адаптеров минитрактор нам не заменят.

Необходимые инструменты и материалы

Для качественного выполнения работ по сборке прицепа подготавливают следующий инструмент:

• аппарат для проведения сварочных работ;
• болгарку для обрезки материала с комплектом отрезных кругов;
• рулетку и линейку, транспортир и угольник;
• средства разметки (мел, чернила, маркер);
• ударный инструмент (молоток), зубило и плоскогубцы;
• тиса для крепления деталей, струбцины и зажимы;
• электродрель с набором сверл различного диаметра для работы по металлу;
• оборудование для установки заклепок в корпусе прицепа.

Для изготовления каркаса прицепа применяют квадратный или прямоугольный металлический профиль, стальную трубу небольшого диаметра, уголки, швеллер. Поддоном прицепа служит стальное полотно толщиной до 2 мм. Для соединения частей конструкции применяют болты, гайки и заклепки. К прицепу добавляются рессоры и балка для крепления колесной пары. В качестве колес хорошо подходят автомобильные от «Москвича» или «Жигулей».

Не забываем про соответствующий инструмент для прицепа

Рама

Ее выполняют из квадратной трубы, которая режется на отдельные участки. Отрезки трубы свариваются между собой, образуя каркас с поперечинами. Каждый угол тщательно вымеряется. После того как каркас готов, его еще раз проваривают по периметру. Готовое изделие грунтуют и окрашивают лакокрасочным материалом.

Прицеп не должен перегружаться, иначе быстро придет в негодность. От качества рамочного элемента зависит срок эксплуатации всей конструкции. Поэтому перед началом работ следует определить, какую максимальную нагрузку будет нести прицепное устройство и для каких целей будет использоваться.

Существуют основные три модели прицепов:

1. Легкий. Рассчитан на груз не более 70 кг. Обычно это облегченная тележка с одной осью, на которую устанавливается сидение для водителя. К оси приваривается прицеп для перевозки грузов.
2. Универсальный. В нем можно транспортировать небольшие грузы уже до 120 кг по пересеченной местности. Для большей прочности в качестве материала для изготовления рамы применяется двутавр.
3. Тяжелый. В данных экземплярах используется металлопрофиль и элементы автомобильной ходовой на резиновом ходу. Тяжелые варианты прицепа более надежны и долговечны, хотя и немного дороже остальных конструкций.

Некоторые умельцы изготавливают самосвальный прицеп для мотоблока. В работе он напоминает кузов грузового самосвала, но чтобы сделать такую конструкцию своими руками, нужно четко придерживаться всех размеров чертежа. Для прицепа типовых размеров не существует, главное, чтобы он не был слишком широк и удобно осуществлял маневры, двигаясь за мотоблоком.

Как сделать самодельное прицепное устройство для мотоблока

Если вы решили сделать самодельное прицепное устройство для мотоблока, то давайте возьмемся за реализацию. Чтобы изготовить данный прицеп, придется потратить несколько дней работы работы. Грузоподъемность прицепа рассчитывалась на вес перевозимого груза в 400-450 кг. Когда проводилось испытание, прицеп с легкостью вмещал 6-7 мешков с картошкой.

Проблем с перегрузкой не было. Прицеп проектировался для перевозки грузов мешками, поэтому откидные борта не предусмотрены.

Заранее продумываем конструктивную часть проекта. Состоять прицеп будет из достаточно прочного водила, кузова, рамы из стальных уголков и надежных колес.

1. Кронштейн навесных орудий мотоблока;
2. Консоль;
3. Прицепное устройство;
4. Подножка, используем доску s20;
5. Сиденье для водителя, используем доску s20;
6. Рама;
7. Кузов, используем доску s20;
8. Опорная балка, используем три бруса 50х50;
9. Болт М8;
10. Кольцо упорное, используем трубу 58х4;
11. Два колеса, сняты с мотоколяски СЗД.

Состоит прицепное устройство для мотоблока прицепа из нескольких деталей. Разные части соединяем между собой сваркой. Место соединения дышла и поворотной части наиболее нагружено, поэтому усиливаем это место дополнительными ребрами жесткости.

Для изготовления рамы используем обрезки труб круглого и прямоугольного сечения, и стальные уголки. Конструкция получится слегка замысловатой, но с дополнительным запасом прочности. Причиной послужил сложный рельеф и сложные эксплуатационные условия прицепа.

1. Для раскоса используем уголок 21х21х3; 2. Рамку для сиденья также делаем из уголка 21х21х3; 3. Стояк делаем из трубы50х25х4; 4. Стойки сиденья делаем из уголка 40х40х4; 5 и 14. Для передних подкосов используем трубу 50х25; 6 и 15. Для лонжеронов продольных используем уголок 40х40х4; 7 и 8. Правые опоры колесной оси изготавливаем из уголка 32х32х4; 9 и 16. Задние подкосы делаем из трубы 50х25; 10. Для изготовления усиливающей поперечины используем уголок 40х40х4; 11. Корпус продольного шарнира изготавливаем из трубы 58х4; 12. Для изготовления колесной оси используем пруток, диаметром 30 мм; 13 и 17. Для лонжеронов поперечных используем уголок 40х40х4; 18. Для изготовления косынки, используем металл s4.

Если большие нагрузки на прицеп не планируются, можно сделать более простой вариант.

1. Корпус поворотного узла;
2. Для дышло используем трубу 49х3, L1820;
3. Для рамки подножки используем уголок 25х25х4;
4. Для упора используем трубу 58х4;
5. Для ребра жесткости используем сталь s4;
6. Для накладки используем полосу 25Х4.

Колесная ось для прицепа к мотоблоку

Для изготовления колесной оси используем стальной стержень, диаметром 30 мм. Сваркой соединяем его с лонжеронами и корпусом продольного шарнира, используя уголковые косынки и опоры. Колеса не должны выступать за габариты кузова, поэтому правильно выбираем размер оси. Сколачивается кузов 20 мм досками и усиливается стальным уголком. Далее он крепится к раме тремя прочными, опорными балками уз бруса 50х50.

https://youtube.com/watch?v=tD8pjrbcRtQ

Центр тяжести перевозимого груза обязан находиться ближе к передней части, как принято для одноосевых прицепов. Колеса взяты от мотоколяски СЗД. Использованы они в сборе со ступицей, и обточены концы осевого стержня в соответствии с диаметром подшипников ступицы.

Прицепное устройство для прицепа

Чтобы соединить прицеп с мотоблоком изготавливается прицепное устройство. Форма верхней части консоли взята из держака окучника, поскольку для крепления будет использован штатный кронштейн навесного оборудования. Вокруг оси в нижней части закреплен поворотный узел прицепного устройства. Между радиально-упорными подшипниками оставшееся пространство нужно забить смазкой и прикрыть пыльниками.

Важно Плавающие гусеничные вездеходы Охотец: чертежи и размеры, устройство, сборка КИТ-комплекта своими руками

Соединение прицепного устройства и прицепа делаем шарнирным, в зависимости от сложности в эксплуатации прицепа. Дышло должно быть вставлено в трубчатый корпус продольного шарнира и зафиксировано. Это решение позволит прицепу быть независимыми от колес мотоблока, что очень упрощает управление прицепом на сильных неровностях.

Составными частями поворотного узла водила являются:

• прицепное устройство (1),
• пыльники (2),
• подшипники 36206 (3,6),
• корпус (4),
• втулка распорная (5)
• дистанционная (7),
• шайба (8),
• гайка м20х2,5 (9),
• масленка (10)
• дышло (11).

Для водителя сделано сиденье в передней части кузова. Делается оно с очень мягким основанием. Чтобы водитель мог упереться, на дышле делается подножка. Другими словами, руками водитель использует рычаги управления, а ноги опирает на специальную подножку.

Ходовая часть

Сама конструкция прицепной части мотоблока не представляет особой сложности, а вот ходовая часть – это совсем другое дело. В основе лежит балка, на концах которой размещаются ступицы. Швеллер сваривают между собой так, чтобы получился квадрат. Сварочный шов выполняется сплошным для прочности конструкции. На нижнюю часть квадрата (балки) приваривают ступицы, надевают колеса для прицепа к мотоблоку и проверяют их параллельность. Если условие выполнено, значит, конструкция сварена правильно.

Балку и раму прицепа соединяют при помощи рессор, установленных в специальные кронштейны на раме, заранее предусмотренные в схеме. Вся конструкция прицепной части в сборе проверяется на устойчивость, она не должна опрокидываться.

Совет. Чтобы транспорт прослужил долго и не ломался, следует периодически выполнять его техническое обслуживание, которое заключается в ежедневной чистке после работы и смазке соединений.

Не забываем про ходовую часть прицепа

Обшивка каркаса кузова

На основание (платформу) прицепа устанавливаются вертикальные стойки, к которым привариваются борта. Стоит отметить, что передний и боковые борта делают несъемными, а задний борт закрепляется на петлях для дальнейшего открытия и закрытия в случае возникновения необходимости погрузки различных негабаритных грузов. Элементы кузова представляют собой рамную конструкцию, которая составляется из металлических уголков. Они привариваются встык к друг к другу, и швы зачищаются.

Этапы сборки бортов:

• подготавливаются рамы каждого борта по отдельности;
• берут лист оцинкованного полотна и переносят размеры бортов на него;
• борт вырезается по размеру.

На раму прицепного устройства накладывается дно, выполненное из 2-миллиметрового металлического листа, и прихватывается сваркой по всему периметру. Расстояние между точками приварки составляет примерно 4-6 сантиметров. Процедуру установки начинают с переднего борта, затем – боковые, намертво связывая их с передним. Задний борт закрепляется в петли, установленные на раме прицепа.

Тормоза

Для того чтобы прицеп случайно не покатился на уклоне и прочно стоял на дороге, для него предусматривают простейшую тормозную систему. Как сделать тормоза на прицеп к мотоблоку? Лучше всего использовать стояночную конструкцию от автомобиля или мотоцикла и закрепить механизм возле водительского места при помощи болтов.

Как и в любом транспортном средстве, тормозная система является одним из факторов безопасности дорожного движения. Самостоятельно можно сделать тормоза, применив трос, тягу и барабан:

1. На ступице одного из колес закрепляется барабан.
2. Берут тормозной диск и приваривают к нему небольшой отрезок трубы.
3. Надевают механизм на ось.
4. Закрепляют тормозные колодки с тросом на ось, трос протягивают к рычагу возле сидения водителя.

На два колеса тормоза обычно не устанавливают. Хватает и одного стояночного тормоза для прицепа к мотоблоку.

Виды

Прицепное оборудование в зависимости от размера, комплектации и области эксплуатации делят на виды. В зависимости от размера тележки бывают:

• легковесные;
• среднего веса;
• тяжеловесные.

Легковесными конструкциями оснащают маломощные машины, которые могут перемещать до 3 центнеров груза. Габариты такого изделия составляют до 1 м в ширину и до 1, 15 – в длину. Высота бортиков зависит от того, какие грузы будут перевозиться на ней.

Тележки средней весовой категории крепят к мотоблокам мощностью до 8–9 л. с. При этом длина изделия может быть больше, чем в предыдущей вариации (до 1,5 м).

Важно Эксплуатация и обслуживание тормозного крана на грузовом автомобиле ЗИЛ-130

Что же касается большегрузных конструкций, то транспортировать их в гружёном виде могут только тяжёлые мотоблоки, мощность которых доходит до 15–17 л. с. Размерность изделия в таком случае будет 1,2 м в ширину и до 3 м – в длину. Данные габариты предполагают транспортировку не только сельскохозяйственной продукции (садовая), но и любых материалов для стройки (строительная) или поднятия участка. Такая модификация считается многофункциональной.

Также прицепы делят:

• на конструкции с одной осью или двумя;
• двух- и четырёхколёсные;
• стандартные и с откидывающимися бортиками.

Двухосные тележки имеют маленькие габариты, четыре колеса и рассчитаны на небольшие грузы. Четырёхосные вариации в основном встречаются среди большегрузных прицепов большой длины. За счёт такого числа осей большая нагрузка распределяется более равномерно, прицепное сохраняет равновесие и хорошо держит дорогу.

Двух- или четырёхколёсным является прицеп, зависит от его габаритов. Ведущей в обоих случаях является передняя ось. В небольших конструкциях достаточно двух колёс и опор, чтобы груз не падал при отсоединении от транспорта. Кроме того, меньшее число колёс облегчает прицепное.

Стандартная прицепная тележка имеет глухие боковые борта и задний открывающийся. Это необходимо для удобства погрузочных работ. Тележки с откидывающимися бортами рассчитаны на перевозку как обычных, так и сыпучих грузов. Именно для насыпных материалов и разработаны откидывающиеся боковые бортики. Необходимо отметить, что такая конструкция, чаще всего, бывает дополнена возможностью самосвальной выгрузки (как в модели ТМ-500).

Но существует и ещё несколько разновидностей прицепов для мотоблока, обзор которых необходимо сделать. Так, существуют самоходные тележки с рулевым управлением. Такая конструкция напоминает первые автомобили, где двигатель ставится под сиденьем. Манёвренность такого агрегата объясняется наличием ступицы на подшипниках.

Также есть и зимние варианты прицепного. Они создаются на базе обычной тележки при помощи установки всесезонной или зимней резины. Такие модификации могут быть использованы для уборки снега с приусадебной территории.

Прочие детали

Кроме основного сидения водителя, устанавливают простую откидную лавку, которая крепится на переднем бортике кузова и опирается на боковые. Некоторые прицепы для мотоблока дополнительно оснащают запасным колесом. Его можно расположить на боковом борту или снизу прицепа на металлическое дно при помощи специальных креплений.

Возле сидения водителя для удобства хранения мелкого инструмента, который может понадобиться в дороге и при ремонтах, закрепляют небольшие самодельные металлические ящики или специальные сумки.

Сцепка

Дышло представляет собой систему сваренных труб, которые присоединяются к лонжеронам прицепа. В месте схода труб спереди устанавливается сцепное устройство. Соединение должно быть несложным, прочным и обеспечивать легкий поворот прицепной тележки за мотоблоком. Зачастую для такой сцепки используют стандартный механизм заводских автоприцепов к фаркопам автомашин.

Чтобы выполнить сцепку прицепа мотоблока своими руками, нужно:

1. В месте сочленения труб дышла приваривается отрезок сороковой трубы длиной 10 сантиметров.
2. Внутрь трубы устанавливают два подшипника.
3. На трубу со стороны прицепной тележки устанавливается шайба, в которую будет впоследствии вставлена ось прицепного устройства с нарезанной резьбой.
4. Сцепка изготавливается из куска квадратной трубы. Через две противоположные поверхности просверливают сквозное отверстие диаметром, соответствующим фиксирующему пальцу.
5. Квадратную трубу можно дополнительно усилить листом металла, края трубы загибаются.

Такая система надежно обеспечивает устойчивость конструкции и простоту управления. При помощи сцепки тележку мотоблока можно приспособить в качестве легкового автомобильного прицепа.

Простая тележка для мотоблока своими руками чертежи

Тележка для мотоблока может везти груз400-450 кг плюс вес водителя. Она легко везет шесть или семь мешков с картофелем без перегрузки.

Чертеж тележки для мотоблока

Описание:

• 1 — кронштейн для навесных устройств мотоблока;
• 2 — консоль;
• 3 — водило;
• 4 — подножка из доскиs20;
• 5 — водительское сидение из доски s20;
• 6 — рама;
• 7 — кузов из доски s20;
• 8 — балка опорная из бруса 50×50, 3 шт.;
• 9 — болт М8;
• 10 —упорное кольцо из трубы ст.58×4;
• 11 — колесо от мотоколяски, 2 шт.

Водило тележки конструктивно содержит всего несколько частей, скрепляемых между собой сваркой. Наиболее перегруженной частью будет сопряжение дышла с поворотной частью. Поэтому в этом месте нужно установить дополнительные ребра жесткости.

Рама тележки

Изготавливается из стального уголка и обрезков труб с круглым и прямоугольным сечением. Вся конструкция выглядит несколько замысловатой и имеет избыточный запас прочности. Она предназначена для использования на пересеченной местности и отсюда тяжелые условия эксплуатации для тележки.

Рама тележки для мотоблока

• 1 — раскос из уголка ст.L21×3;
• 2 — рамка сиденья из уголка ст.L21×3;
• 3 — стояк из трубы ст.50×25×4;
• 4 — стойки сиденья из уголка ст.L40×4;
• 5,14 — подкосы передние из трубы ст.50×25;
• 6, 15 —продольные лонжероны из уголка ст.L40×4;
• 7, 8 — опоры колесной оси из уголка ст.L32×4;
• 9,16 — подкосы задние из трубы ст.50×25;
• 10 —усиливающая поперечина из уголка ст. L40×4;
• 11 — корпус шарнира продольного из трубы ст.58×4;
• 12 —колесная ось из круга ст.30 мм;
• 13,17 —поперечные лонжероны из уголка ст.L40×4;
• 18 — косынки (s4).

Кто не рассчитывает на столь большие нагрузки может принять и более простой вариант.

Водило тележки

• 1 — корпус узлаповоротного;
• 2 — дышло из трубы ст. 49×3, L1820;
• 3 — рамка подножки изуголка ст.L25×4;
• 4 — упор из трубы ст.58×4;
• 5 — ребро жесткости из листа ст.s4;
• 6 — накладка из полосыст.25×4.

Заготовкой для колесной оси служит стальной круг диаметром 30мм. При длине оси около метра колеса находятся под кузовом. Колесная ось с опорами уголковыми и косынкой скреплена сваркой с лонжеронами и корпусом шарнира продольного.

Кузов

Он сколачивается из 20мм досок,на углах которых крепятся стальные уголки. К раме кузов тележки крепится через три прочные опорные балки из бруса 50х50.

Сцепка с мотоблоком

Сцепку тележки и мотоблока обеспечивает консоль. Верхняя часть ее повторяет контур держака окучивателя, так как закрепляется в штатном кронштейне навесных устройств мотоблока. Вокруг нижней части в виде оси в двух РУП- подшипниках закреплен узел поворотный водила. Пространство между РУПами заполняется смазкой и закрывается снаружи пыльниками. При тяжелых условиях эксплуатации тележки соединение ее и водила должно быть шарнирным.

Дышло вставляется внутрь трубчатого корпуса продольного шарнира,оно фиксируется упорным кольцом. Такая конструкция ведет к независимости колес тележки от колес мотоблока, что при езде по неровностям существенно упрощает управление мотоблоком.

Важно Модификации КамАЗ-65116: технические характеристики, грузоподъемность

1 — консоль, 2 — пыльники, 3,6 — подшипники 36206, 4 — корпус, 5 —распорная втулка, 7 —дистанционная втулка, 8 — шайба, 9 — гайка М20×2,5, 10 — масленка, 11 — дышло. Водитель сидит на полужесткой подушке сиденья из дерева перед кузовом. Руки водителя держатся за рычаги мотоблока, а ногами он опирается на подножку из дерева врамке из уголков на дышле водила.
