Нужны ли отливы на крышу? Виды, устройство, правила установки своими руками

Виды, устройство и предназначение

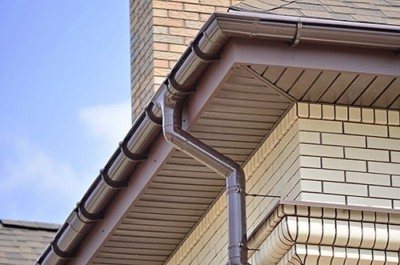

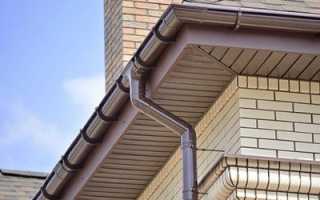

Отлив для крыши представляет собой систему желобов и труб, устанавливаемых по всему периметру кровли. Он предназначается для организованного отвода дождевой и талой воды в дренажную систему.
При отсутствии данной системы (даже при наличии карнизов и капельников) вода будет бесконтрольно стекать с крыши с образованием луж, затрудняя перемещение вдоль стен дома. Накопление влаги в непосредственной близости от фундамента способно оказать неблагоприятное воздействие на него и разрушить отмостку.

Отливы решают следующие задачи: сбор воды с поверхности кровли, направление собранных потоков в водоотводящие элементы и отвод жидкости по ним в нужные точки. Такие меры защищают фундамент дома от увлажнения.

В зимнее время желоб отлива избавляет от появления сосулек.

Кроме того, сбор осадочной воды позволяет ее использовать с пользой, например, для полива или хозяйственных целей.

Разновидности

Водоотливы для крыш различаются по используемым материалам для их изготовления:

Алюминиевые отливы. Их основное достоинство – легкий вес. Однако под воздействием воды данный материал окисляется, и требуется защитная покраска, а ее придется периодически обновлять.
Отливы из оксидированной меди. Преимущества: высокая коррозионная стойкость и благородный цвет, обеспечивающий привлекательный внешний вид. Ограничивает применение высокая цена и повышенный вес.
Стальные оцинкованные отливы. Это один из самых распространенных вариантов. В его пользу говорит доступная цена, высокая механическая прочность и повышенная стойкость к коррозии. Главный минус: ускорение разрушения металла в местах повреждения цинкового покрытия.
Отливы из нержавеющей стали. Они обладают высокой долговечностью и привлекательным внешним видом, но обходятся дорого.
Пластиковые отливы. Этот вариант становится достаточно популярным с учетом использования современной, высокопрочной пластмассы. Пластик имеет малый вес, высокую водостойкость, легко монтируется, а детали из него быстро и надежно стыкуются. Проблема возникает из-за пониженной износоустойчивости и появления хрупкости при минусовых температурах.

В целом, металлические элементы обладают более высокой прочностью и долговечностью, но издают неприятный шум во время дождя или града. Для устранения этого недостатка, а также защиты от атмосферных воздействий нередко используются металлические листы с полимерным покрытием.

Водоотливы могут различаться по форме основных элементов. Желоба и трубы могут быть круглые, прямоугольные и фигурные:

При изготовлении своими руками чаще всего используется прямоугольное сечение, которое проще в изготовлении.
Оптимальный вариант – круглая форма. Она позволяет оптимально использовать площадь, а элементы меньше забиваются грязью.
Фигурные элементы применяются для придания дому оригинального внешнего вида.

По расположению водосточных труб выделяется внешняя и внутренняя система:

Читайте также:

Расходится молния на сапогах: ремонт в домашних условиях

В первом случае трубы расположены с внешней стороны стены и к ним имеется свободный доступ с улицы.
Во втором случае водосток прячется под внешней отделкой или располагается внутри стены. Это защищает его от внешних воздействий, но он более сложен в изготовлении и обслуживании.

Сильные стороны плоской крыши

Если вы живете в большом городе, то наверняка знакомы с плоскими кровлями.

Их можно встретить практически на каждой многоэтажке. Высотные здания, как правило, оборудуются внутренним водостоком, чтобы падающая сверху вода не смогла навредить окружающим строениям. До не давних пор, такие крыши можно было встретить лишь на производственных и многоэтажных постройках, но с появлением новых кровельных продуктов они начали возводиться и в частном строительстве.

Что же так сильно привлекает застройщиков? Скорее всего, людям просто надоел образ стандартной скатной системы. Конечно, в ее практичности сомневаться не приходится, но такие крыши встречаются в частной застройке абсолютно повсюду. Поэтому если вы хотите выделяться на фоне остальных, то у вас еще есть шанс, это сделать.

Жители западных стран уже давно пользуются постройками с плоскими крышами и описывают их исключительно с положительной стороны. И это немудрено, ведь за небольшую цену вы получаете дополнительную жилую площадь, которую можете использовать по своему усмотрению, главное, создать для этого все условия. Плоская поверхность надежно защищается современными кровельными материалами, поэтому по поводу ремонта задумываться не придется.

Итак, давайте рассмотрим положительные качества плоской поверхности:

По сравнению со скатными кровлями, плоская имеет меньшую площадь, поэтому на нее устройство потребуется куда меньше материалов. С экономической точки зрения это очень выгодно.
Так же сэкономить некоторую сумму можно отказавшись от услуг кровельной бригады, сделав всю работу самостоятельно. Правда, без напарника придется туговато, поэтому пригласите кого-нибудь из своих знакомых.
Вести монтажные работы на плоской поверхности куда удобнее нежели в подвешенном состоянии, поэтому она будет протекать не только легко, но и быстро.
Обслуживая крышу в любую пору года, можно быть уверенным, что вы никак не навредите своему здоровью.
Дополнительная площадь, созданная в результате монтажа, может быть использована по вашему усмотрению. На ней можно разместить зону отдыха, разместить детскую площадку, мастерскую, выращивать сад и многое другое.

Зачастую, как я перечисляю данные свойства плоской крыши, у многих застройщиков возникает желание приступить к строительству прямо сейчас, но это не так легко, как кажется. Вся трудность заключается в проектировании такой крыши и если какой-либо элемент будет установлен не верно, то в скором времени такая поверхность выйдет из строя.

Водосточная система плоской кровли является одним из самых важных ее составляющих.

Как вы уже знаете, она может оборудоваться как внутренним, так и наружным методом. Если рассматривать первый, то он представляет собой устройство сложной системы труб внутри здания, которые определенным образом отводят осадки с поверхности в ливневую канализацию. Такая система позволяет улучшить внешний вид вашего уюта и сделать его более привлекательным и загадочным. Что касается второго способа, то это всем привычные трубы, которые видны снаружи здания. Как правило, наружный водосток с плоской кровли устраивается лишь в том случае, если ваши финансы ограничены или в вашем регионе суровые зимы.

Это интересно: Обработка стен перед поклейкой обоев: вся суть

Читайте также:

15 модных трендов осени и зимы 2019-2020: Париж времен 70-х, 10 принтов и 12 цветов

Конструктивные элементы внешней системы водостока

В конструкцию водоотливов крыши входят следующие элементы:

Желоб. Он устанавливается по всему нижнему краю скатов крыши или по периметру плоской кровли и предназначен для сбора воды и направления ее к водосточным трубам. Желоб должен иметь уклон, обеспечивающий самоток в направлении сливной воронки.
Водосточные трубы. Они располагаются вертикально по углам дома и в наиболее ответственных местах. В их задачу входит направление водного потока в место сбора в дренажной системе.
Сливная воронка. Она соединяет водосточную трубу с желобом и должна обеспечивать герметичность стыка.
Соединительные вставки. Они необходимы для соединения труб и желобов. Их задача: исключение деформации в месте стыка и сохранение постоянства внутреннего размера (диаметра).
Концевые заглушки. Используются для герметизации торцов желобов при отсутствии замкнутой по всему периметру дома системы.
Кронштейны, держатели. С их помощью закрепляются желоба и трубы.
Хомуты. Необходимы при креплении водосточных труб для исключения их деформации.
Дополнительные усиливающие элементы (соединительные вставки, уголки). Применяются при непрямолинейном расположении деталей водоотливной системы.
Крепежные детали – оцинкованные саморезы соответствующего размера.

Важно! Элементы для устройства водоотлива подбираются с учетом используемых материалов, конструкции крыши (скатная или плоская (прямая)) и стен, проекта системы.

Так, в местах, где возможны значительные водные потоки (например, ендова), дополнительно устанавливаются ограничители и рассекатели, снижающие напор.

О трубах и фасонных деталях

Составной элемент системы – водосточные трубы (металлические или пластиковые, круглые или прямоугольные), предназначены для сброса воды от уровня самого верхнего перекрытия здания до уровня земли.

Трубы водосточные собираются из нескольких отдельных патрубков, сочленяемых друг с другом соединительными элементами. Полностью собранная труба фиксируется вертикально с помощью крепёжных хомутов.

Дополнительными элементами водосточной системы являются заглушки для желобов, обводы, тройники, воронки, защитные сетки, решётки.

Набор фасонных деталей, традиционно используемых при сооружении водосточных систем частных домов. При строительстве системы своими руками потребуются все эти элементы в количестве, определяемом расчётами

Заглушки желобов устанавливаются по торцам желобных линий, имеют разнообразную конфигурацию и форму (правосторонние, левосторонние, универсальные). За счёт обводов выполняется аккуратный монтаж труб на сложных архитектурных участках. Тройники обеспечивают технические разводы, а воронки, сетки и решётки способствуют эффективному удалению воды.

Рекомендуем также прочесть наш материал о то, как самостоятельно рассчитать количество нужных материалов для обустройства водосточной системы.

Читайте также:

Корзина из шпагата своими руками – быстро и просто

Принципы проведения расчетов

Площадь поперечного сечения желоба определяется по СП 17.13330.2011. Рекомендуется такой принцип: на 1 м2 площади кровли следует предусмотреть 1,5 см2 площади сечения желоба. Например, для кровли в 100 м2 потребуется прямоугольный желоб размером 15 × 10 см (150 см2).
Диаметр водосточных труб определяется согласно СП 32.13330.2012. Принцип используется тот же, что и для желоба. При площади кровли 100 м2 нужна труба сечением 150 см2, т. е. диаметром не менее 138 мм.
Количество водостоков определяется из условия, что длина одного желоба не должна превышать 10 м. На практике она выбирается в пределах 5–7 м.

Подготовка к монтажу на кровле, необходимые инструменты

Перед началом работ по установке отливов на крыше необходимо подготовить все необходимые материалы и инструмент.

Потребность в материалах (деталях) определяется следующим образом:

Количество желобов определяется по длине скатов или периметру дома с учетом, что стандартная длина желоба – 3 м. Аналогично вычисляется количество труб исходя из количества точек слива и высоты дома. Стандартная длина трубы – 3 м.
Число воронок определяется из расчета, что они устанавливаются не реже, чем через 10 м (обычно 5–7 м).
Концевые заглушки – по 2 на каждый скат.
Число соединителей вычисляется по количеству стыков при длине желобов 3 м.
Кронштейны устанавливаются через каждые 60 см. Из этого условия определяется их количество.

Кроме того, потребуется по два колена на каждую водосточную трубу, а также уплотнители, герметик и водостойкая краска.

Помимо материалов заранее следует позаботиться об инструменте. Для монтажа отливов потребуются:

перфоратор для установки кронштейнов на стене для труб;
электродрель;
шуруповерт;
ножовка и ножницы по металлу;
напильник;
плоскогубцы;
молоток и киянка;
малярная кисть;
строительный уровень;
рулетка;
металлическая линейка;
отвес;
угольник;
маркер;
шпагат.

Как изготовить самостоятельно из подручных средств

Водосток можно изготовить самостоятельно из разных подручных средств. Это позволяет значительно сэкономить деньги. При установке водосточной системы собственными руками большой популярностью пользуется такой материал, как оцинкованная сталь. Он прослужит около 10 лет — это вполне экономный, а также доступный материал. Рассмотрим подробнее данный вариант.

Для работы по созданию водостока из оцинкованной стали понадобятся следующие инструменты и материалы:

ножницы по резке металла;
молоток;
маркер для нанесения отметок;
листы из оцинкованной стали толщиной около 0,5 мм;
плоскогубцы.

намечаем начальную точку для монтажа, располагающуюся на максимальной высоте;
крепим кронштейн жёлоба;
производим установку воронки, которая размещается на нижней точке между кронштейнами;
совмещаем воронку с трубой;
производим фиксацию трубы водостока, используя для этого хомуты;
снизу к трубе присоединяем и закрепляем слив;
производим установку системы для обогрева водостока.

Видео: водостоки для крыши своими руками

Установка своими руками

Монтаж отливов осуществляется после завершения строительства кровли, но кронштейны для желоба надо установить еще до укладки гидроизоляции.

Такой порядок позволит обеспечить герметизацию места установки и надежно закрепить конструкцию на крыше.

Читайте также:

Дезинфицирующие средства для обуви при грибка стоп

Подготовка

Перед началом работ:

Максимально упрочняется начальная планка обрешетки или карнизная планка, к которой будут крепиться кронштейны.
Выравнивается кромка кровли.
Особое внимание уделяется участку стены, на котором будет находиться водосточная труба. Здесь должны прочно закрепиться держатели.
Готовится точка слива воды с трубы. Обычно она направляется в дренажную траншею. Если ее нет, то площадка должна отводить воду от стены дома.

Как сделать разметку полосы?

Первый этап – разметка полосы, на которой будет закрепляться желоб. Для этого:

Вначале определяются места расположения сливных воронок. Они отмечаются поперечной линией, определяющей центр воронки. Ее держатели располагаются на расстоянии 15–16 см от отметки.
Далее отмечаются места установки кронштейнов. Шаг их крепления составляет 60 см.

Разметка линии крепежа держателей и наклона желоба

Следующий шаг – разметка линии крепежа отлива с помощью трассировочного шнура. При ее проведении должны выполняться такие условия:

Обеспечение уклона желоба порядка 2–3 мм на каждый 1 м длины в направлении сливной воронки для обеспечения самотока воды.
Желоб располагается ниже плоскости кровли на глубину не более 1/3–1/4 своей ширины.
Удаление края желоба от карнизного свеса – не более 10 мм.

С учетом указанных условий отмечается нижняя граница расположения желоба (в центре сливной воронки). Верхняя точка его размещения находится в середине между соседними воронками. Она определяется с учетом требуемого уклона. Например, при расстоянии между воронками 10 м верхняя граница должна быть поднята в верхней точке на 5 × 2 мм = 10 мм.
После ее отметки маркером натягивается трассировочный шнур, который определит линию установки желоба с нужным уклоном. Он соединяет нижние и верхние точки крепежа и располагается на расстоянии 10 мм от кромки кровли. Для обеспечения разметки используется строительный уровень.

Устройство желобов по длине: как крепить?

Строго по троссировочному шнуру устанавливаются кронштейны. Они крепятся с помощью саморезов к обрешетке. Если применяются тяжелые отливы, то край обрешетки упрочняется доской (брусом) размером 15 × 5 см. Шаг установки кронштейнов – 50 см, но в месте стыка желобов по длине монтируется два держателя (с обеих сторон от стыка).

Желоба устанавливаются в держатели кронштейнов. При необходимости их можно слегка подгибать для плотного охвата. В месте стыка отрезков желобов по длине между держателями должна встать соединительная вставка. Расстояние между кромками совмещаемых желобов не должно превышать 8–10 мм.

Место соединения обрабатывается герметиком и проверяется путем пуска воды. После сборки стыка протечки не допускаются.

Как правильно установить трубу?

Водосточная труба подводится к желобу через сливную воронку. Она, в свою очередь, соединяется с отверстием в нем. Закрепляется воронка с помощью держателей с двух сторон. Сама водосточная труба может непосредственно стыковаться с воронкой или присоединяться с помощью колена в зависимости от расстояния от оси воронки до поверхности стены.
Труба монтируется вертикально, а ее нижний конец находится на высоте 25 см от земли или 15 см от отмостки. Для крепления к стене с помощью дюбелей устанавливаются держатели (кронштейны). Аккуратный охват и удержание трубы обеспечивают хомуты. Шаг крепления обычно составляет 1 м. При необходимости стыка двух труб применяются соединительные муфты. В месте стыка монтируется два держателя. Хомуты затягиваются плотно, но не деформируют трубу.

Если на стене расположены выступы, то для их огибания используются колена на 135, 90 или 60 градусов.

При креплении держателя используются дюбели разной длины. Например, в случае кирпичной кладки подойдут дюбели длиной 10, 16 или 22 см. Для деревянной стены применяются металлические скобы, закрепляемые винтами.

Защита водостока

Для надежной работы водостоков необходимы определенные защитные меры:

Защита от коррозии. Она обеспечивается путем использования нержавеющих материалов или пластиковых покрытий как внутри, так и снаружи.
Защита от листьев и крупного мусора. При попадании их в водосток образуются прочные пробки, закупоривающие трубу. Вода не может стекать вниз и падает бесконтрольно. Для предотвращения этого в сливной воронке предусматриваются специальные сетки. Периодически их надо прочищать, чтобы не ухудшилась пропускная способность стока.
Защита от обледенения. В холодных регионах существует риск замерзания воды внутри труб, что может разорвать их при образовании льда или закупорить проход для воды, образующейся при таянии снега на крыше. Один из самых эффективных способов защиты – нагревательный кабель. Для устранения обледенения достаточно использовать кабель удельной мощностью 17–20 Вт/м.

Защитные меры для водостоков принимаются разные в зависимости от типа здания и водоотливной системы, других конкретных условий. Затраты должны быть соизмеримы возможному ущербу.

Водоотливы для крыши являются важным элементом. Экономия на них может привести к большим неудобствам в эксплуатации сооружений, а порой к снижению долговечности фундамента. Правильный выбор конструкции и точное соблюдение рекомендаций по монтажу позволяет самостоятельно установить надежную систему. Качественный водоотлив не только не нарушит эстетику дома, а, наоборот, придаст ему законченный вид.
